今天,小編將為大家介紹變頻控制器的結構與原理,并把邦德瑞公司的變頻控制器模塊向大家逐一介紹:
(1) 變頻控制板原理與檢修
變頻控制器主要由微電腦單片機及外圍元件組成,它與普通微電腦體空調器室外控制電路板差別不大,也由溫度檢測電路、電流檢測電路、電源電路、保護電路、反相驅動電路、通訊電路等組成。變頻控制器可根據室內外功能與溫度檢測信號產生相應的控制信號,從而功率晶體三極管的導通狀態,使逆變器輸出預定頻率的三相交流電壓。變頻控制器是變頻空調器電路中最主要的部分,它主要用來控制室外電子膨脹閥開啟度、逆變器導通、除霜、室外風機速度等。
變頻控制器的檢修與一般普通柜式室外主控電路板檢修基本相同,具體參見柜式室外控制電路板檢修。但變頻控制器也有自己的特點,如供給變頻器輸出驅動信號就不同于普通驅動信號(即不是高電平就是低電平),所以檢修時如測量至變頻控制器輸出一直為低電平或高電平,就說明該電路不正常。
(2) 噪聲濾波器原理
噪聲濾波器主要由電感線圈和電容組成,該部分的主要功能是吸收電網中的各種干擾信號,并抑制電控器本身對電網的電磁干擾,以及過壓保護。
電路中電感與電容并聯后串在交流電源中,即利用電感和電容在壓縮機啟動時產生反電勢,阻止啟動電流不至變化過大,以保護整流器和功率三極管不被損壞。
變頻控制器模塊介紹

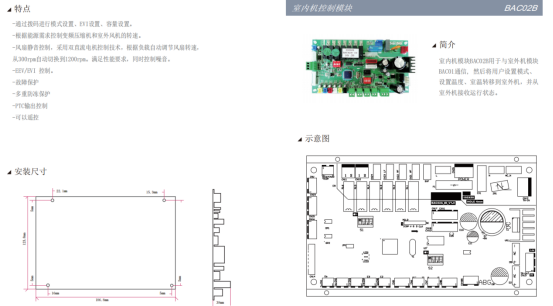

1. 室內機控制模塊 :BAC02B
室內機模塊BAC02B用于與室外機模塊BACO1通信,然后將用戶設置模式、設置溫度、室溫轉移到室外機,并從室外機接收運行狀態。
特點介紹:
通過撥碼進行模式設置、EVI設置、容量設置。
根據能源需求控制變頻壓縮機和室外風機的轉速.
風扇靜音控制,采用雙直流電機控制技術,根據負載自動調節風扇轉速。

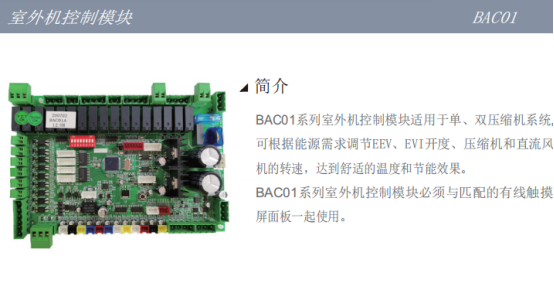

2. 室外機控制模塊:BACO1
BAC01系列室外機控制模塊適用于單、雙壓縮機系統,可根據能源需求調節EEV、EVI開度、壓縮機和直流風機的轉速,達到舒適的溫度和節能效果。
BAC01系列室外機控制模塊必須與匹配的有線觸摸屏面板一起使用。

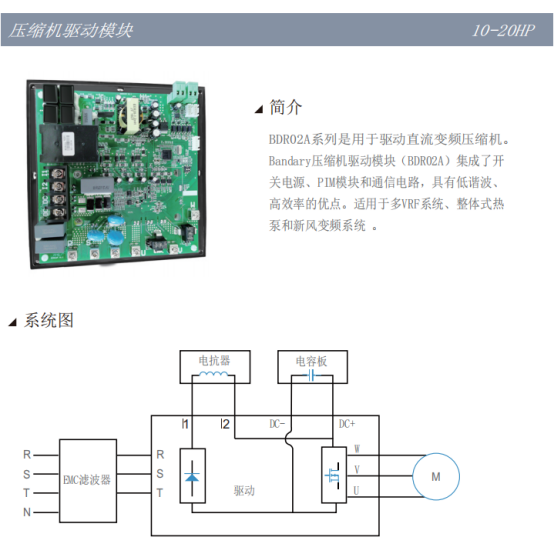

3. 壓縮機驅動模塊:BDRO2A
BDRO2A系列是用于驅動直流變頻壓縮機。 Bandary壓縮機驅動模塊(BDRO2A)集成了開關電源、PIM模塊和通信電路,具有低諧波、高效率的優點。適用于多VRF系統、整體式熱泵和新風變頻系統。

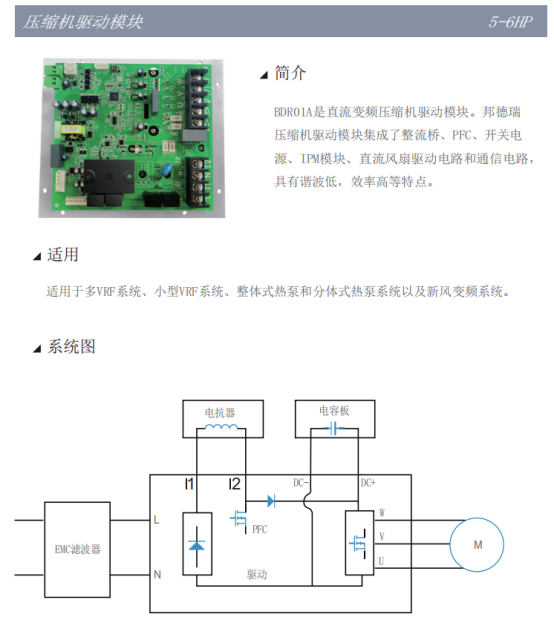

4. 壓縮機驅動模塊:BDRO1A
BDRO1A是直流變頻壓縮機驅動模塊。邦德瑞壓縮機驅動模塊集成了整流橋、PFC、開關電源、IPM模塊、直流風扇驅動電路和通信電路,具有諧波低,效率高等特點。
適用
適用于多VRF系統、小型VRF系統、整體式熱泵和分體式熱泵系統以及新風變頻系統。
那么以上就是有關變頻控制器的結構原理與模塊介紹,大家是否學會了呢?另外,我司將于4月11日至13日參加由重慶國際博覽中心舉辦的第三十三屆國際制冷、空調、供暖、通風及食品冷凍加工展覽會,大家能在N6A11展位看到我們的身影,我們誠邀大家的參觀,期待到時看到大家的身影哦~
