電視中心暖通空調運用介紹

2022-03-09 瀏覽量：1105

今天，小編為大家?guī)碛嘘P電視中心的暖通空調運用介紹，希望可以加深大家對暖通空調行業的理解：

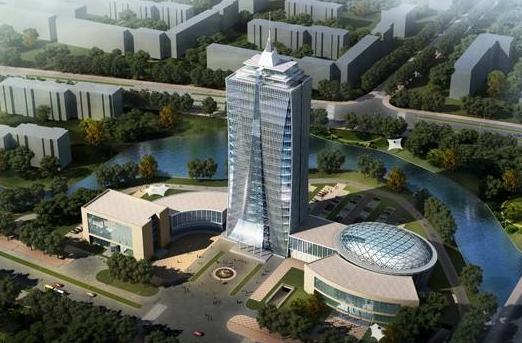

電視中心的建筑特點：集電視節目制作、播出、傳輸和多功能服務于一體的大型綜合廣播電視建筑。

超高層建筑，標志性建筑，規模、功能和科技含量位居全國省市級已建成電視臺的首位。

建筑功能和空間形式復雜多樣、數量眾多，設計標準、安全性和創新性要求高，設備專業系統形式和數量復雜繁多，設計難點和重點多，設計難度大。

暖通專業設計特點：

1.設計理念和設計原則：

設計理念：安全可靠，先進適用，體現節能環?？沙掷m(xù)發展的設計理念。

設計原則：針對工藝性空調和舒適性空調的不同特點，采用不同的設計思路和設計手法；

在工藝性空調系統設計中，充分考慮空調冷源、空調水系統、空調風系統的安全保障問題；在確保工藝設備安全運行的前提下，考慮節能環保措施。

2.設計特點：

工藝性空調系統安全保障措施：

為工藝用房供冷2臺400RT冷水機組及對應的水泵、冷卻塔和空調機組等設備的電力保障。

為演播系統供冷的空調水系統采用雙路供水。

每個風系統采用2臺或2臺以上空調機組并聯運行。

工藝機房采用了人員和工藝設備分設空調系統。

工藝機房工藝設備冷卻送風空調系統采用二次回風系統。

綜合樓為超高層，水系統豎向采用兩個壓力分區，使設備和管道工作壓力小于1.6MPa；在20層換熱間分別為冷熱水系統設置了板換及二次側變頻泵組。

冷凍水采用二次泵系統，結合使用功能、運行時間、管理要求等因素，二次泵按綜合業務樓、多功能演播中心和生活服務樓分設。二次泵組隨末端負荷變化變頻運行。

空調熱水采用20℃大溫差,降低初投資和輸送能耗。

綜合業務樓一般辦公室空調系統：

按內外區分設，外區采用四管制風機盤管，內區采用變風量系統。空調機組在設備層集中設置。變風量系統按各朝向每3~6層為一系統設置。變風量末端采用單風道節流型（壓力無關型）。

媒體庫、檔案庫、中心機房等采用冷水式恒溫恒濕空調機組。

演播劇場升降面光橋采用通風降溫系統 。

高大中庭采用分層空調和自然通風。

演播樓空調系統設置全熱回收裝置。

高大空間地面設有地板采暖系統。

演播劇場等全空氣系統滿足全新風運行條件。

冷熱計量裝置和水力平衡措施。

消防性能化設計及完善的消防系統。

特殊區域空調通風方案：

1.電視工藝機房空調系統：

電視工藝機房包括演播中心機房、總控室、編輯機房、節目制作及傳送機房、播出機房。

一般電視工藝機房特點：

散熱量大，散濕量小。工藝設備運行時間長。

對溫、濕度、潔凈度、噪聲要求較高。

對空調系統可靠性要求高。

人員在機房內停留時間比較長。

本工程電視工藝機房的特點：

除具有一般電視工藝機房的特點外，還具有如下特點：

除個別機房位于多功能演播中心外，其余均位于綜合業務樓12～19層，設置比較集中且均貼鄰豎井。

各機房內工藝設備運行環境的溫濕度、潔凈度要求基本相同。

各機房內工藝設備運行時間基本相同，幾乎均為全天24小時運行。

部分工藝設備均置于機柜內。

機房內均設有200～400mm高架空地板。

已建成的電視工藝機房空調系統方案分析、比較：

方案一：房間空調與工藝設備冷卻送風合用系統，氣流組織形式采用上送下回。

方案二：房間空調與工藝設備冷卻送風合用系統，氣流組織形式采用下送上回，即地板送風吊頂回風。新風單獨送入時一般采用上送或側送。

方案三：房間空調與工藝設備冷卻送風分別設置系統，房間空調氣流組織形式采用上送上回，工藝設備冷卻送風采用下送上回。

工藝機房空調系統方案的確定：

最終確定本工程工藝機房空調系統采用方案三，即房間空調與工藝設備冷卻送風分別設置系統的方案。房間空調采用一次回風全空氣系統，工藝設備冷卻送風采用二次回風全空氣系統。

根據業主要求，設置風冷機房專用空調作為備用空調。

工藝設備冷卻送風空調系統 ：

系統設計原則：系統應按照在能夠使機器長期、穩定、可靠運行的前提下兼顧經濟性為原則進行設計。

系統形式：

系統橫向按朝向劃分，豎向按不超過5層劃分。

組合式空氣處理機組集中設在位于6層和20層的空調機房內。

每個系統采用2臺空調機組并聯運行，每臺可負擔60%的負荷量。

空調機組在市電斷電時可由柴油發電機組供電。

采用定風量二次回風系統。

工藝設備冷卻送風空調系統 ：

風口、風管布置和氣流組織形式：

氣流組織形式采用下送上回。

每個機房內的水平送風管均接自位于豎井內的送風豎管，進入機房后，敷設在架空地板內，與設于機架正下方的可調送風口連接，如架空地板內無風管安裝空間，則以架空地板作為送風靜壓箱。

為避免機器排風對室內環境的影響，機器排風通過軟管或吊頂回風口與設于吊頂內的回風管連接，然后接入位于豎井內的回風豎管。

工藝設備冷卻送風空調系統：

系統基本形式的確定：

采用二次回風系統。

由于各機房內機器的運行時間基本相同，空調機組不設變頻調速裝置，按定風量運行。

空氣處理過程及送風量的確定：

工藝設備送、回風溫濕度范圍的確定：

送風(機柜下部入口)：溫度≥17℃；相對濕度≤80%；回風(機柜上部出口)：溫度≤35℃；相對濕度≥20%。

負荷及熱濕比確定：

設備的散熱量一般按設備的安裝功率和各類系數求得，但由于系數的取值不同，計算結果往往不同。為避免出現此類問題，更好由工藝專業直接提供設備的散熱量。

夏季空氣處理過程及送風量的確定：

由于本工程工藝專業僅確定了送、回風溫濕度范圍且對送風溫差無限制，如果按照在滿足機器送、排風溫濕度要求的前提下，盡量加大送風溫差減小送風量的思路通過試算確定空氣處理過程，對減少投資和降低能耗都是有利的。

工藝設備冷卻送風空調系統：

空調機組選型：

由于機器全年均需冷卻且冬季盤管無凍結可能，空調機組僅設置表冷器。

為滿足潔凈度要求，空調機組設置初效和中效過濾器。

為滿足冬季濕度要求，空調機組應具有加濕功能。由于機器需全年供冷，采用絕熱加濕對節能有利，但考慮到濕膜或普通高壓噴霧加濕器僅可進行通、斷控制，濕量控制精度差，最終確定采用對加濕量可進行比例調節的變頻高壓噴霧加濕器。

夏季、過渡季自控要點如下：

根據露點溫度控制表冷器水路二通閥開度。

根據采集到的各房間回風支管溫度中的更高溫度控制一、二次回風比。

在送風總管上設溫度傳感器，用于監測，不直接參與自動控制。

冬季自控要點如下：

冬季關閉二次回風閥，系統按一次回風運行。

根據采集到的各房間回風支管溫度中的更高溫度控制表冷器水路二通閥開度。

根據采集到的各房間回風支管濕度中的更低濕度，控制變頻高壓噴霧加濕量。

由于各工藝機房室內設計參數不盡相同，同時考慮到各室單獨運行的靈活性，房間空調系統采用各室單獨設置。空調機房位于工藝機房鄰室。

房間空調采用一次回風單風機系統。為避免占用過多的建筑面積，采用了超薄型空調機組。為保持空氣的潔凈度，空調機組設置初效和中效過濾器。

送、回風管均設于吊頂內，氣流組織形式為上送上回。

自控要點如下：

根據室內溫度控制表冷器、加熱器水路二通閥開度。

根據室內相對濕度控制濕膜加濕器供水閥啟、閉。

2.UPS室空調系統：

為了保證制作、播送等設備在市電電源停電或意外中斷時不間斷供電，工藝機房的配電系統采用了在線式UPS配電系統。

UPS室特點：

發熱量大；

設備運行時間長（一旦投入使用將不能停止工作）；

對環境溫度要求高；室內溫度全年均應小于25℃。

空調方案：

全年供冷的全循環全空氣系統加通風系統。

在夏季和過渡季采用全循環全空氣系統；冬季開啟通風系統，利用室外冷空氣降溫，從而達到節能的目的。

由于受建筑條件限制，通風系統風量在UPS滿載時，無法滿足降溫要求，因此，在UPS滿載時同時開啟全循環全空氣系統和通風系統聯合降溫，以滿足室溫要求。

為避免空調機組和空調水管檢修時對室內溫度的影響，確保UPS的正常使用，根據業主使用部門要求，為UPS室設置了備用空調系統。經比較，最終采用機房專用空調機作為備用空調系統。

平時使用的空調機組和作為備用的機房專用空調機在市電斷電時可由柴油發電機組供電。

3.多功能演播劇場面光橋通風

演播劇場集電視綜藝晚會、歌舞、舞劇、戲劇、音樂等多項演出功能于一身，為實現各項功能，其舞臺工藝配置具有許多與常規劇場不同之處，升降式面光橋便是其中之一。升降式面光橋不使用時（橋底反射板與觀眾廳頂棚閉合狀態）為音樂廳形式；使用時（下降到一定高度）為劇場形式。

升降式面光橋特點：

燈具多；電器線路多；發熱量大；溫度高；

操作人員工作條件惡劣；升降行程大（4m）。

空調通風方案：機械通風降溫

伸縮風管技術要求：

伸縮風管的額定收藏高度應小于1.4m，額定行程為4m，最小通徑300mm，風管應采用A級不燃材料；應可隨面光橋的升降同步伸縮；應采取有效的密封措施；顏色、外形應美觀。

現場安裝的剛性伸縮風管技術參數為：

伸縮風管的額定收藏高度為1.365m；

額定行程為4m，更大行程為4.25m，最小通徑300mm；

管材為鋼板；可隨面光橋的升降同步伸縮；

上部風管靠自重有效密封，最下面一節靠迷宮密封；

表面噴塑，顏色同面光橋鋼結構。

4.消聲隔振設計

隔振：

關鍵部位樓板：浮筑樓板

冷水機組：橡膠隔振墊

水泵：混凝土基座板+橡膠隔振器

組合式空調機組：混凝土基座板+ 彈簧減振器

超薄空調機組：橡膠隔振墊

吊裝空調機組和風機：彈性吊架

關鍵部位風管（含消聲器）和水管：彈性吊架

設備與管道連接：橡膠軟接頭

隔聲：

演播室：聲閘

錄音室：隔聲套房（房中房）

設備機房：吸聲材料

空調通風系統消聲：

噪聲標準：演播用房NR15～NR25

風速：主管：4m/s; 支管：2m/s

主風管消聲器：阻性、復合阻抗

末端：消聲彎頭、消聲靜壓箱。

好了，以上就是有關電視中心暖通空調運用的全部介紹，大家是否已經加深了有關暖通空調行業的印象與知識呢？
